管道设备在精馏工艺中的关键角色及其设计要点

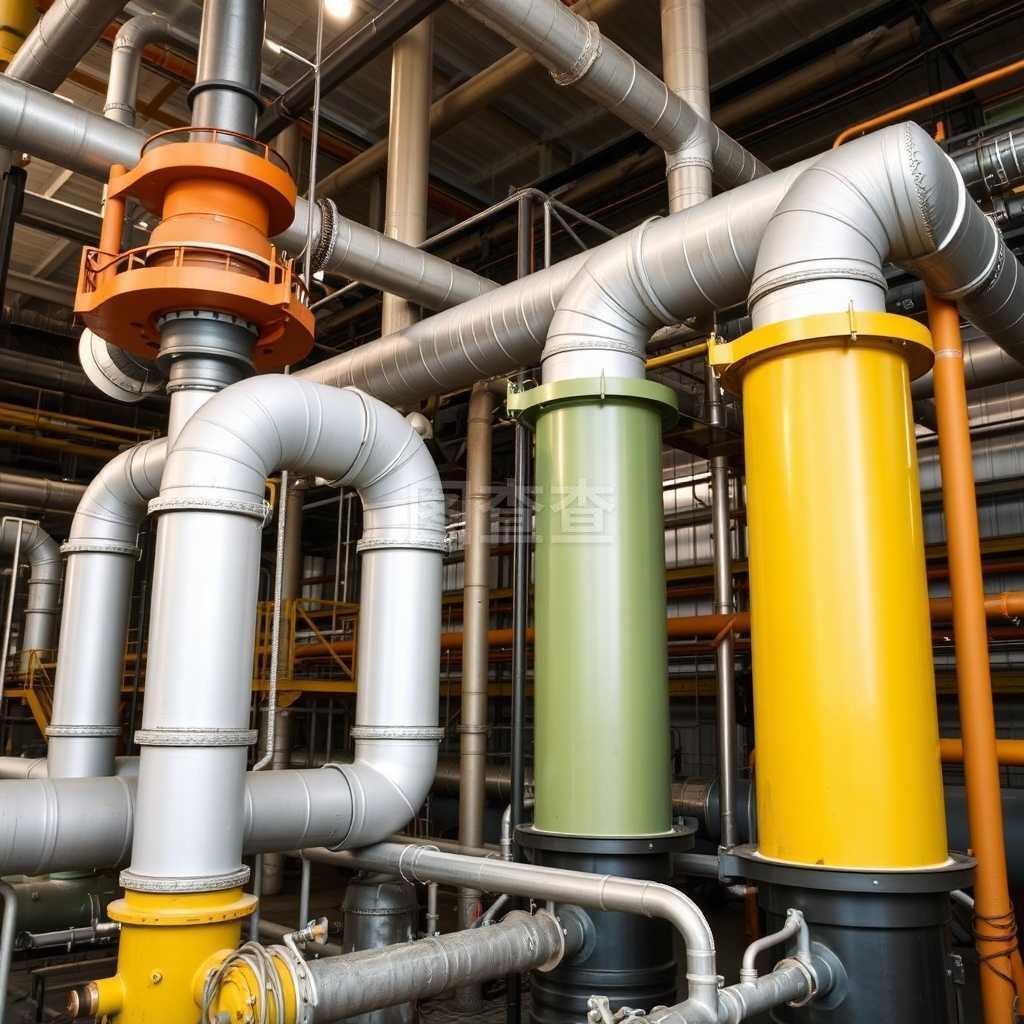

在现代化工、石油炼制及精细化学工业中，精馏是应用最为广泛的分离单元操作之一。一个完整的精馏系统不仅依赖于核心的精馏塔，还离不开众多其他设备（如再沸器、冷凝器、储罐、泵与阀门）的协同工作，而将这些设备高效、安全连接成一个有机整体的，正是管道设备。管道系统如同装置的“血管”，负责输送原料、中间产品、成品以及各类公用工程介质（如蒸汽、冷却水），其设计与运行质量直接关系到整个装置的效率、安全与能耗。

管道设备在精馏系统中的核心功能

1. 物料输送与分配：这是管道最基本的功能。从原料进料到塔顶馏出物与塔底产物的采出，再到回流液的循环，每一步都通过管道精确完成。管道网络需确保物料流向正确、流量稳定，并实现多股物流的混合或分配。
2. 能量传递与集成：精馏过程涉及大量热量交换。高温塔底物料通过管道送至再沸器加热，产生的蒸汽返回塔内；塔顶蒸汽经管道进入冷凝器，冷凝后的液体部分回流、部分采出。用于热集成的复杂管网（如利用热物料预热冷物料）也通过管道实现，这对降低装置总能耗至关重要。
3. 安全与压力控制：管道系统是压力容器与设备间的连接桥梁，其承压能力、密封性及安全附件（如安全阀、爆破片的接管）的设置，直接决定了系统的安全性。合理的管道设计能有效缓冲压力波动，防止水击、振动等危害。
4. 操作弹性与灵活性：通过设置备用管线、跨线、旁路及适宜的阀门，管道系统能为装置提供必要的操作弹性，便于开停车、切换产品、设备检修以及应对不同的生产负荷。

管道设备的设计与选型要点

设计一个与精馏塔及其他设备匹配的高效管道系统，需综合考虑以下因素：

• 工艺条件：这是设计的根本依据。必须精确掌握流体的性质（腐蚀性、毒性、相态、是否易聚合或结垢）、操作温度与压力范围、流量及允许压降。例如，高温热油管道需考虑热应力与保温，腐蚀性介质管道需选用合适的耐蚀材料（如不锈钢、合金、内衬管道）。
• 材料选择：基于工艺条件和经济性，选择合适的管道、管件及阀门材料。碳钢适用于大多数常规场合，不锈钢用于腐蚀环境，而特种合金则用于极端条件。材料的选择还需符合相关安全与环保规范。
• 管路布置与应力分析：管道走向应遵循“短、直、顺”的原则，减少弯头与阻力，同时需留有足够的柔性以吸收热胀冷缩产生的应力，防止对设备管口造成过大载荷。复杂的管道系统需进行专业的应力分析，以确保安全。
• 管径确定：通过流体力学计算确定经济管径。管径过小会导致流速过高、压降过大、能耗增加且可能引起管道冲蚀或振动；管径过大则增加投资和散热损失，可能导致低流速下固体沉积。
• 保温与伴热：根据介质温度和环境要求，对管道采取保温（减少热量损失或防止烫伤）或伴热（防止介质凝固或保持流动性）措施。
• 阀门与仪表的配置：在关键位置设置截止阀、调节阀、止回阀等，以实现流量控制、隔离与防止倒流。为压力表、温度计、流量计等测量仪表提供规范的取压点和安装位置。
• 安全与规范：严格遵守国家与行业的压力管道设计规范（如ASME B31.3, GB类压力管道规定），设置必要的放空、排净口，考虑防火、防爆、防静电及逃生通道要求。

与其他设备的协同与接口

管道设备与精馏塔、换热器、泵、容器等设备的接口设计至关重要。设备管口的受力与力矩必须在允许范围内，连接方式（法兰、焊接）需考虑密封可靠性与拆卸便利性。例如，与泵连接的管道需特别注意减少进口管路的阻力，避免汽蚀；与振动设备连接处需考虑柔性补偿。

结论

总而言之，在精馏及其相关工艺中，管道设备绝非简单的连接件，而是一个集工艺、机械、材料、自控与安全于一体的复杂子系统。其设计的优劣，深刻影响着整个装置运行的流畅性、经济性和本质安全性。因此，在项目设计和日常维护中，必须给予管道系统与核心工艺设备同等的重视，通过精细化设计和严格管理，确保这条“工业血脉”畅通无阻、高效可靠，从而为整个生产系统的稳定优质运行奠定坚实基础。
