双法兰伸缩接头与传力接头 管道设备应用中的核心区别

在复杂的管道系统设计与安装中，伸缩接头与传力接头是两种至关重要的补偿连接设备，它们虽然外观相似，但在功能定位、应用场景和受力机制上存在根本区别。正确理解和选用这两种设备，对于保障管道系统的安全、稳定与长寿命运行至关重要。

一、核心功能定位：补偿 vs. 传力

这是两者最根本的区别。

• 双法兰伸缩接头：核心功能是 “位移补偿” 。它主要被设计用于吸收管道因热胀冷缩、地基沉降或安装误差引起的 轴向位移（伸缩） 以及少量的横向与角向偏移。其内部结构（如限位螺栓、密封圈和伸缩管）允许在一定范围内自由伸缩，同时保持密封，防止介质泄漏。它像一个灵活的“缓冲带”，保护管道免受应力集中导致的破坏。
• 传力接头（又称伸缩传力接头或单法兰传力接头）：核心功能是 “传递力”并实现刚性连接 。它不仅能补偿一定的轴向位移，其最关键的设计在于能够 传递管道中的盲板推力（即管道压力作用于阀门或盲板端产生的巨大反力）到整个管道系统或固定支架上。它相当于一个“力的桥梁”，将局部压力分散，从而保护泵、阀门等关键设备免受推力破坏。

二、结构设计与受力机制

• 双法兰伸缩接头：
• 通常由本体、伸缩管、压盖、密封圈和限位螺栓组成。

• 安装时，限位螺栓通常处于松弛或留有间隙的状态，允许接头自由伸缩。在需要限制最大伸缩量时，可通过拧紧螺母来设定限位。

• 它本身不能承受盲板推力。当管道存在盲板推力时，此推力会直接作用于其后的固定支架或设备上。

• 传力接头：
• 结构与双法兰伸缩接头类似，但关键区别在于其 连接螺栓是贯穿整个接头的（双法兰型），或具有特殊的传力结构（单法兰型）。

• 安装时，这些传力螺栓必须被完全拧紧，使接头成为一个整体，无法自由伸缩（补偿位移的功能由接头内部的间隙或弹性元件在受力变形时实现）。

• 当盲板推力产生时，推力通过被拧紧的螺栓和结构本体直接传递，如同一个坚固的联轴器，避免了设备接口处承受过大的拉力或压力。

三、典型应用场景对比

• 双法兰伸缩接头适用场景：

1. 供热管网、空调水系统等温度变化显著的管道，用于吸收热位移。

1. 长距离输送管道，用于补偿安装累积误差和地基微变形。

1. 对减振降噪有一定要求的管道连接处。

1. 主要需要解决“移动”问题的场合。

• 传力接头适用场景：

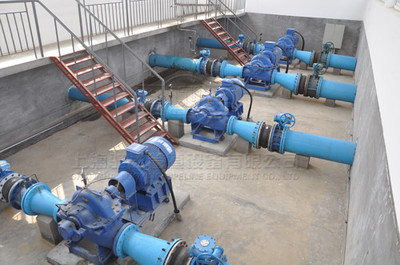

1. 泵、阀门等设备的进出口连接处：这是其最经典的应用。它能有效传递泵阀运行时产生的盲板推力，防止推力全部作用在泵体或阀门上，保护设备安全。

1. 需要刚性连接但同时又有微量补偿需求的场合。

1. 管道系统中的固定支架附近，协助承受和传递局部应力。

1. 主要需要解决“受力”问题的场合。

四、选型与安装要点

1. 选型依据：首先分析管道系统的首要需求。如果主要是应对热胀冷缩，首选双法兰伸缩接头。如果设备（如水泵）出口需要保护，或存在显著的盲板推力，则必须选用传力接头。在某些复杂工况下，两者可能会在系统的不同位置配合使用。
2. 安装关键：

• 安装双法兰伸缩接头时，需根据设计补偿量调整好限位螺栓的螺母位置，确保其在正常位移范围内能自由活动，在极限位置能起到保护作用。安装时应与管道轴线对中，不得偏斜。

• 安装传力接头时，必须确保所有传力螺栓（特别是长螺栓）都已均匀、牢固地拧紧，使其成为一个刚性体。应将其安装在靠近设备（如水泵）的一侧，以确保推力有效传递。

###

简而言之，双法兰伸缩接头是“活动的补偿器”，侧重于释放应力、吸收位移；而传力接头是“坚固的力传递者”，侧重于约束位移、传递和平衡推力。在管道系统设计中，明确管道段的受力与位移特性，是正确选用这两种看似相似、实则功能迥异的设备的关键所在，这对于整个管道工程的经济性、安全性和可靠性具有决定性意义。
